NÄYTTÖTELINEET JA TARVIKKEET

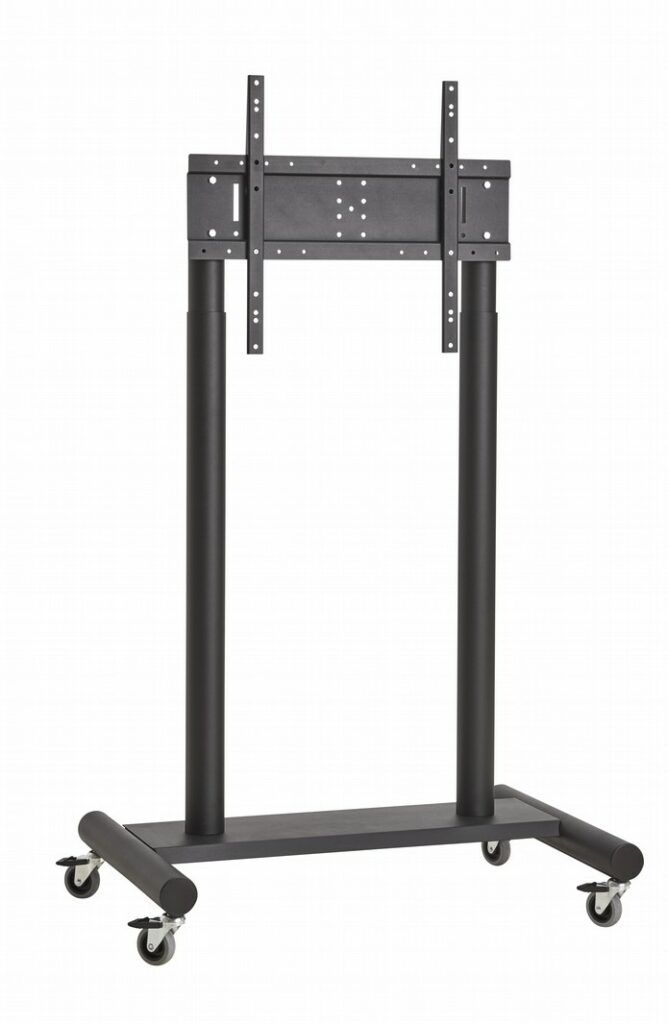

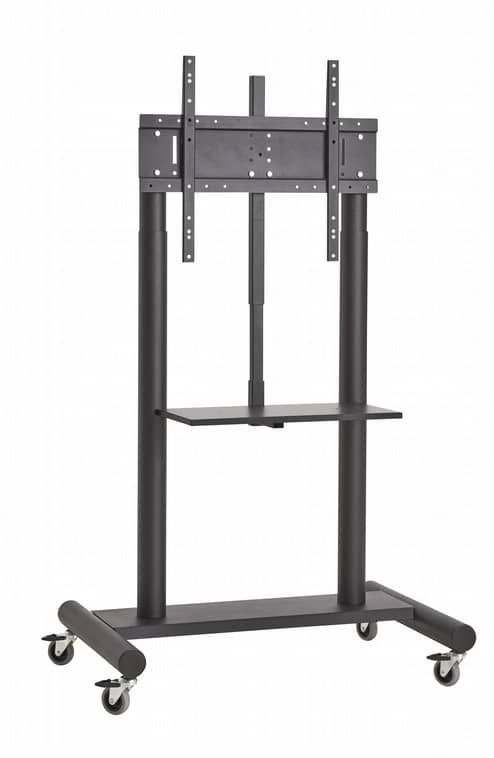

TwinColumn

Soveltuvuus: 40” - 70” näytöille

Painonkesto: 70 kg
Jalustan testattu kesto 300 kg. Kts testipöytäkirja

Korkeussäätö: On. Teleskooppi- 76/70x2 pylväissä

Säätöalue: Näytön keskikohta n 1400 mm lattiatasosta + 600 mm

Jalustan lev x syv: 1110 x 670 mm

VESA kiinnitys: Lev 200 – 600; Kork 200 – 500

Pyörät: 4 kpl jarrullinen kumipintavaunupyörä 75 mm

Pintakäsittely: Jauhepolttomaalaus, vakioväri musta puolimatta struktuuri. Valkoinen + 12 %. Muut RAL-skaalan mukaan + 18 %

Lisätarvikkeet:

  • Kiinnike 1, Kiinnike hyllyille ja tarv

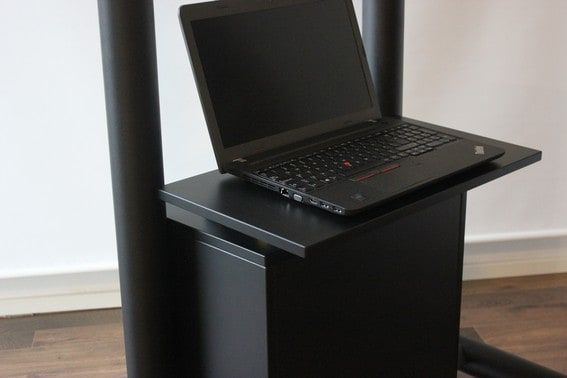

  • Hyllytaso musta 560x300x17 mm
  • Laiteasennuskehikko / taustasuoja
  • NVX-tasku
  • Sivukaiutinkiinnike pari
  • Soundbar kiinnike
  • Kamerapidike
  • Erikoisväri Lis + 18 %
  • Pyöräsarja (4 kpl) 100 mm jarrullinen,
    painonkesto 70 kg/pyörä
  • Pyöräsarja (4 kpl) paripyörät 75 mm jarrullinen,
    painonkesto 100 kg/pyörä, täysilukitus
  • Erikoispyörät 100-130 mm

Huom! Katso pyöräspesifikaatiot tästä (pdf)

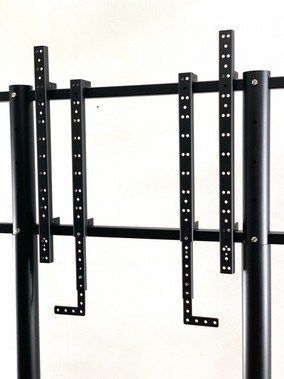

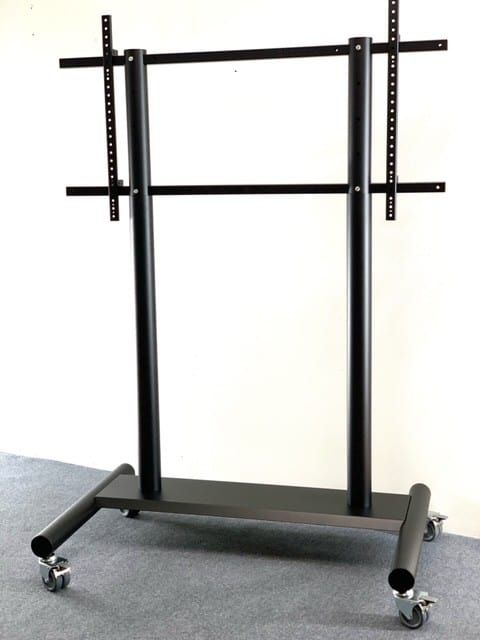

TwinColumn Large R

Soveltuvuus: 55” - 98” näytöille

Painonkesto: 150 kg
Testattu 300 kg:lla. Kts testipöytäkirja

Korkeussäätö: On. Teleskooppi- 76/70x2 pylväissä

Säätöalue: Näytön keskikohta n 1400 mm lattiatasosta + 600 mm

Jalustan lev x syv: 1110 x 670 mm

VESA kiinnitys: Lev 200 – 1200, Ei 700; Kork 200 – 600

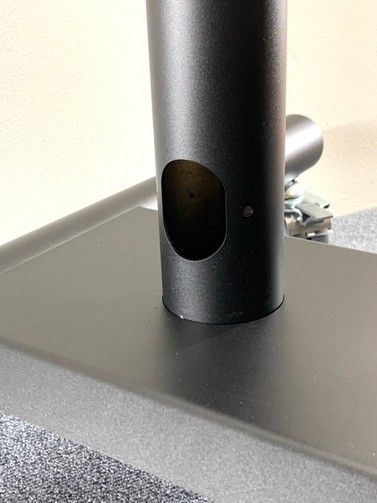

Toinen pylväs toimii kaapelijohtimena.

Pyörät: 4 kpl jarrullinen kumipintavaunupyörä 75 mm

Pintakäsittely: Jauhepolttomaalaus, vakioväri musta puolimatta struktuuri. Valkoinen + 12 %. Muut RAL-skaalan mukaan + 18 %

Lisätarvikkeet:

  • Kiinnike 1, Kiinnike hyllyille ja tarv
  • Hyllytaso musta 700x300x17 mm

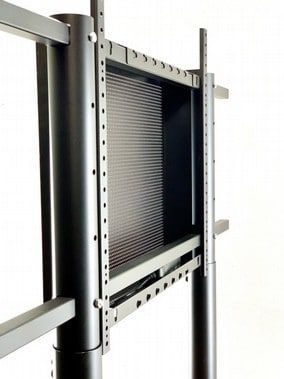

  • Laiteasennuskehikko / taustasuoja
  • NVX-tasku

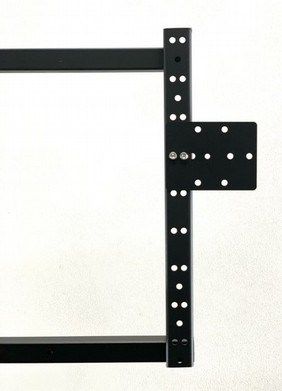

  • Sivukaiutinkiinnike pari (55,-/kpl)
  • Soundbar kiinnike
  • Kamerapidike
  • Erikoisväri Lis + 18 %
  • Pyöräsarja (4 kpl) 100 mm jarrullinen,
    painonkesto 70 kg/pyörä
  • Pyöräsarja (4 kpl) paripyörät 75 mm jarrullinen,
    painonkesto 100 kg/pyörä, täysilukitus
  • Erikoispyörät 100-130 mm

Huom! Katso pyöräspesifikaatiot tästä (pdf)

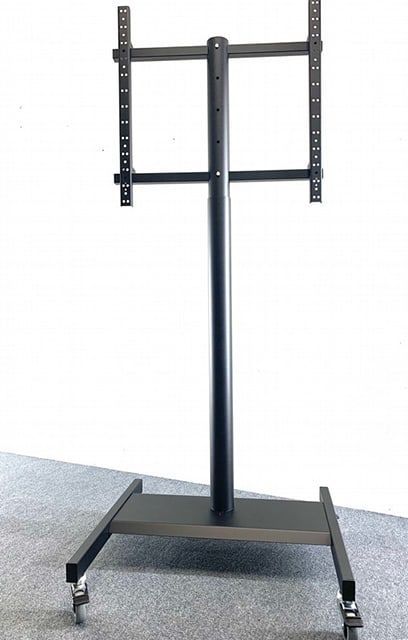

Care In

Yksipylväinen pienempien ja kevyempien näyttöjen mobiiliteline
näytön pysty- tai vaakakäyttöön.
Tukeva ja vakaa vaikka yksipylväinen.



Soveltuvuus: 40” - 65” näytöille

Painonkesto: 50 kg
Testattu 120 kg:lla. Kts testipöytäkirja

Pylväs toimii kaapelijohtimena, läpiviennit ylhäällä, keskiosassa ja juuressa. Soveltuu kahdelle näytölle kaksipuolisena varustettuna toisella vesahelaparilla.
Erinomainen keikkakäyttöön.

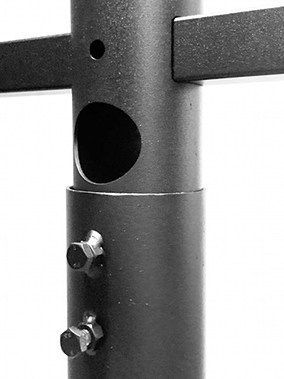

Pylvään kiinnitys voidaan varustaa pika- sormi- siipi pulteilla.

Korkeussäätö: On. Teleskooppi- 76/70x2 pylväissä

Säätöalue: Näytön keskikohta n 1400 mm lattiatasosta + 400 mm

Jalustan lev x syv: 720 x 600 mm

VESA kiinnitys: Lev 100 – 600, Kork 100 – 600

Pyörät: 4 kpl jarrullinen kumipintavaunupyörä 75 mm

Pintakäsittely: Jauhepolttomaalaus, vakioväri musta puolimatta struktuuri. Valkoinen + 12 %. Muut RAL-skaalan mukaan + 18 %

Lisätarvikkeet:

  • Sivukaiutinkiinnike pari
  • Soundbar kiinniike
  • Kamerapidike
  • Hyllytaso sis. kiinnike

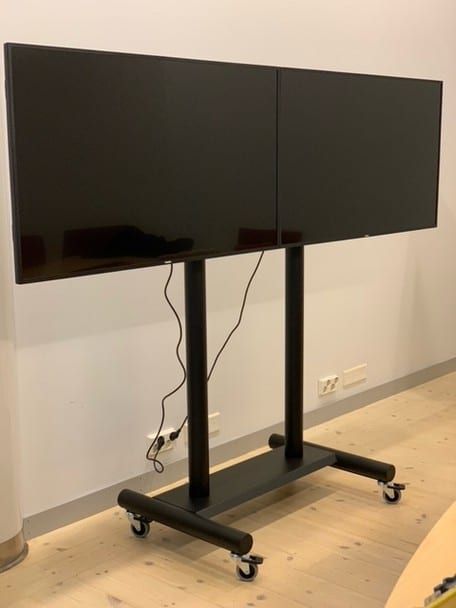

TwinColumn II VN

Tiedot: Videoneuvottelu- parinäytöille

Soveltuvuus: Kahdelle vierekkäiselle 49” - 65” näytölle
HUOM! Sama teline kuin TwinColumn L, mutta kiinnike ja ripustus kahdelle näytölle

Näytön paino max 25 kg/näyttö (Kaatumisvaara)

Lisähintaan pyyd. Isommille näytöille varustetaan MultiColumn jalustalla

Korkeussäätö: On. Teleskooppi- 76/70x2 pylväissä
Näyttöjen keskip n 1400 mm lattiatasosta + 600 mm

Jalustan lev x syv: 1110 x 670 mm

VESA kiinnitys: Lev 400-.... x Kork 400-600 mm

Pyörät: 4 kpl jarrullinen kumipintavaunupyörä 75 mm

Pintakäsittely: Jauhepolttomaalaus, vakioväri musta puolimatta struktuuri. Valkoinen + 12 %. Muut RAL-skaalan mukaan + 18 %

Lisätarvikkeet:

  • Kiinnike 1, Kiinnike hyllyille ja tarv
  • Hyllytaso musta 700x300x17 mm
  • NVX-tasku
  • Sivukaiutinkiinnike pari (55,-/pari)
  • Soundbar kiinnike
  • Kamerapidike
  • Erikoisväri Lis + 18 %
  • Pyöräsarja (4 kpl) 100 mm jarrullinen,
    painonkesto 70 kg/pyörä
  • Pyöräsarja (4 kpl) paripyörät 75 mm jarrullinen,
    painonkesto 100 kg/pyörä, täysilukitus
  • Erikoispyörät 100-130 mm

Huom! Katso pyöräspesifikaatiot tästä (pdf)

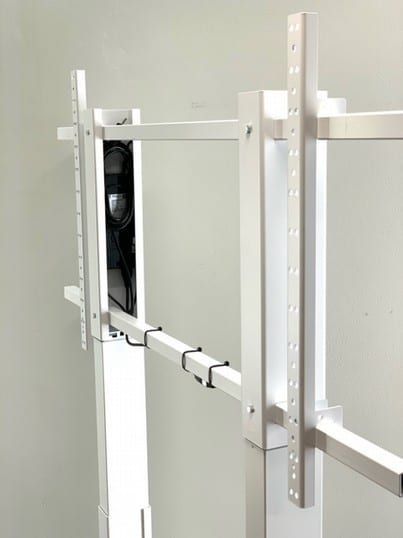

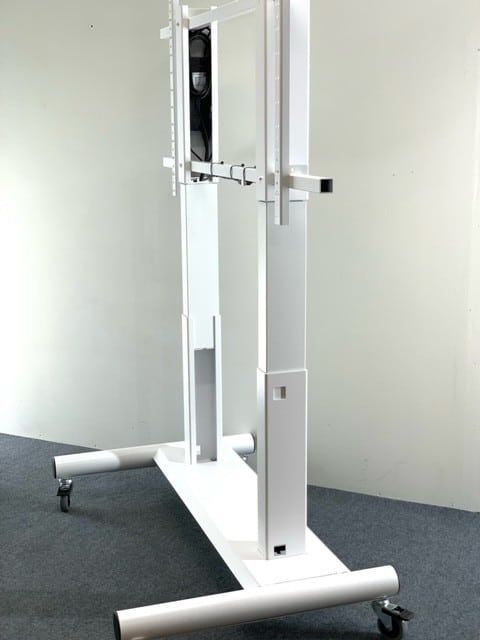

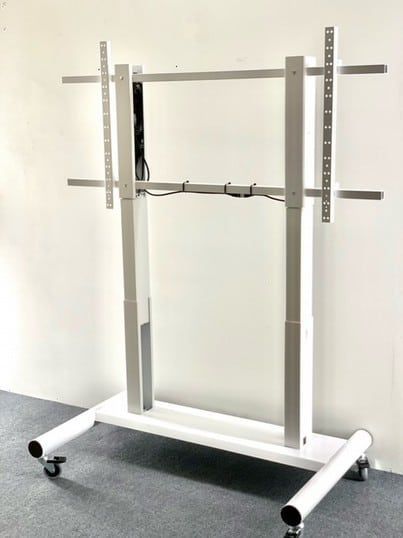

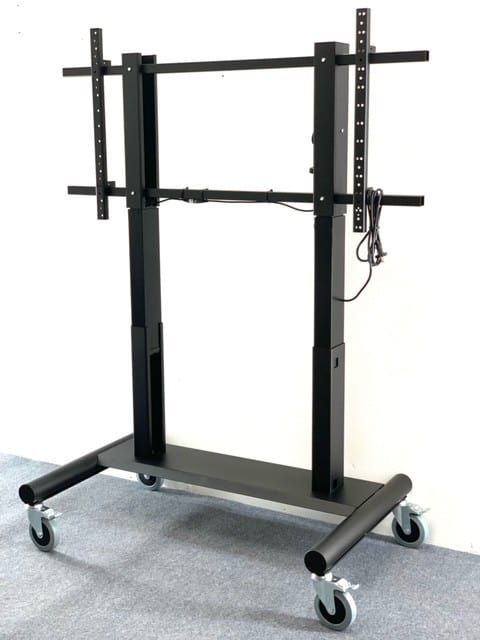

TwinColumn Large EL - Sähkötoiminen

Tiedot: Sähkötoimisesti korkeussäädettävä liikuteltava teline myös isoille näytöille.
Näytön paino max ( enintään ) 110 kg

Sähköinen. Säätöalue (Stroke) 660 mm

Alimmassa asennossa näytön keski n 1400 mm lattiasta
Nostomekanismina 2 kpl Linak DL 12, joissa este- ja rajatunnistimet.

Jalustan lev x syv: 1110 x 670 mm

VESA kiinnitys: Lev 400-1100, Ei 700 x Kork 400-600 mm

Pyörät: 4 kpl jarrullinen kumipintavaunupyörä 75 mm

Pintakäsittely: Jauhepolttomaalaus, vakioväri musta puolimatta struktuuri. Valkoinen + 12 %. Muut RAL-skaalan mukaan + 18 %

Lisätarvikkeet:

  • Kiinnike 1, Kiinnike hyllyille ja tarv
  • Hyllytaso musta 700x300x17 mm
  • Laiteasennuskehikko / taustasuoja
  • NVX-tasku
  • Sivukaiutinkiinnike pari
  • Soundbar kiinnike
  • Kamerapidike
  • Erikoisväri Lis + 18 %
  • Pyöräsarja (4 kpl) 100 mm jarrullinen,
    painonkesto 70 kg/pyörä
  • Pyöräsarja (4 kpl) paripyörät 75 mm jarrullinen,
    painonkesto 100 kg/pyörä, täysilukitus
  • Erikoispyörät 100-130 mm

Huom! Katso pyöräspesifikaatiot tästä (pdf)

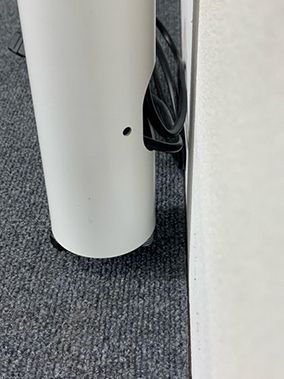

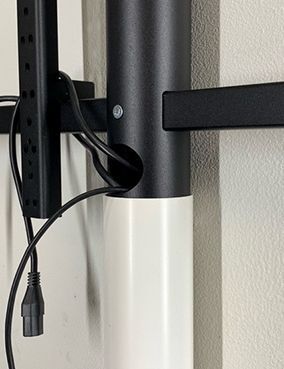

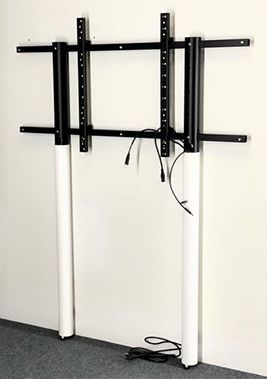

TwinC Floor-Wall

Lattialla seisova ja seinään tuettu

Näytön selkä asettuu 78 mm seinästä

Soveltuvuus: 55” - 98” näytöille

Painonkesto: 150 kg

Korkeussäätö: On. Teleskooppi- 76/70x2 pylväissä
Näytön keskikohta n 1300 mm lattiatasosta + 600 mm

Jalustan lev x syv: 1110 x 670 mm

VESA kiinnitys:
Lev 200 – 1100, Ei 700 x Kork 200 – 600

Pyörät: Ei. Säätötassut, säätö 50 mm (lattialistat ja epätasaisuudet)

Pintakäsittely: Jauhepolttomaalaus, vakioväri musta puolimatta struktuuri. Valkoinen + 12 %. Muut RAL-skaalan mukaan + 18 %

Lisätarvikkeet:

  • Kiinnike 1, Kiinnike hyllyille ja tarv
  • Hyllytaso musta 700x300x17 mm
  • Laiteasennuskotelo
  • NVX-tasku
  • Sivukaiutinkiinnike pari
  • Soundbar kiinnike
  • Kamerapidike

DS Column

Yksipylväinen pienempien ja kevyempien näyttöjen mobiiliteline näytön pysty- tai vaakakäyttöön.
Hyvin soveltuva DigitalSignage ja infokäyttöön.

Soveltuvuus: 40” - 65” näytöille

Painonkesto: 40 kg
Kantavuus ja painonkesto testattu 120 kg:lla.

Tukeva ja vakaa vaikka yksipylväinen.
Pylväs toimii kaapelijohtimena, läpiviennit ylhäällä, keskellä ja juuressa

Korkeussäätö: On. Teleskooppi- 76/70x2 pylväässä
Näytön keskikohta n 1400 mm lattiatasosta + 400 mm

Jalustan lev x syv: Epäsymmetrinen, syvyys 600 mm

VESA kiinnitys:
Lev 100 – 600 x Kork 100 – 600

Pintakäsittely: Jauhepolttomaalaus, vakioväri musta puolimatta struktuuri. Valkoinen + 12 %. Muut RAL-skaalan mukaan + 18 %

Lisätarvikkeet:

  • Sivukaiutinkiinnike pari (55,-/kpl)
  • Soundbar kiinnike
  • Kamerapidike
  • Hyllytaso sis kiinnike

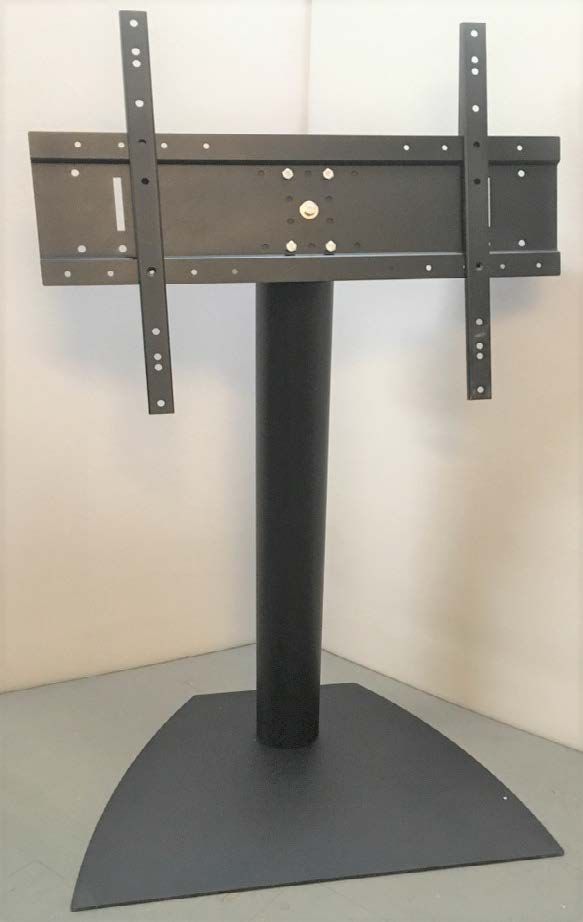

OnColumn DS

Tiedot: DigitalSignage käyttöön
Näytön pystyasennukseen
Näytön selkä on aivan kiinni pylväässä, jossa integroitu korkeussäätö. Taustasuoja on optimoitu 55”:lle
49” - 65”
Muotoiltu lattialaatta
Soveltuu erityisesti tilan nurkkaan ja ahtaisiin tiloihin.

Korkeussäätö: On. Teleskooppipylväs, säätöalue 500 mm

Jalustan lev x syv: 720 x 500 Huom kartiomainen muoto

VESA kiinnitys:
Lev 200-500xkork 200-500 portraitkiinnikkeellä
Lev 200-600xkork 200-500 vakiokiinnikkeellä

Pyörät: ei

Lisätarvikkeet:

  • Taustasuoja

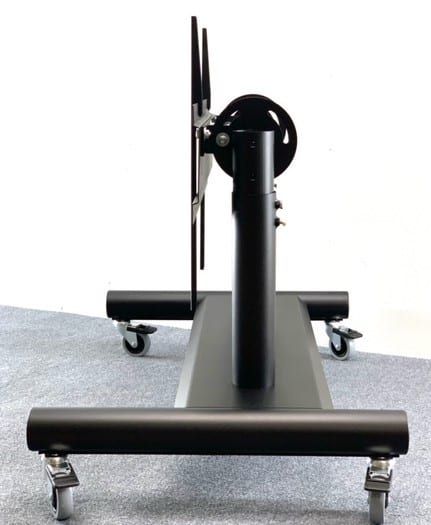

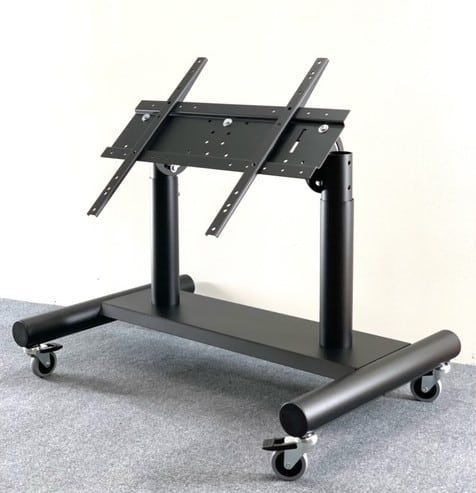

Studio

Tiedot: Studiokäyttöön ja auditorioon
Tarkkailu- ja lunttausmonitorille esim. auditorioon
43” - 65” näytölle
Max 50 kg

Korkeussäätö: On. Teleskooppipylväs, säätöalue kokonaiskorkeudesta riippuen 150 – 300 mm

Lisätoiminnot: Tilt, portaaton tilt näytön vaakatasosta pystyasentoon
Kaapeleiden läpivienti putkessa

Jalustan lev x syv: 840 x 600 mm

VESA kiinnitys: Lev 200-600 x kork 200-500 vakiokiinnikkeellä

Pyörät: 4 kpl jarrullinen kumipintavaunupyörä 75 mm

Pintakäsittely: Jauhepolttomaalaus, vakioväri musta puolimatta struktuuri. Valkoinen + 12 %. Muut RAL-skaalan mukaan + 18 %

Lisätarvikkeet:

  • Erikoisväri Lis + 18 %
  • Pyöräsarja (4 kpl) 100 mm jarrullinen,
    painonkesto 70 kg/pyörä
  • Pyöräsarja (4 kpl) paripyörät 75 mm jarrullinen,
    painonkesto 100 kg/pyörä, täysilukitus

Huom! Katso pyöräspesifikaatiot tästä (pdf)

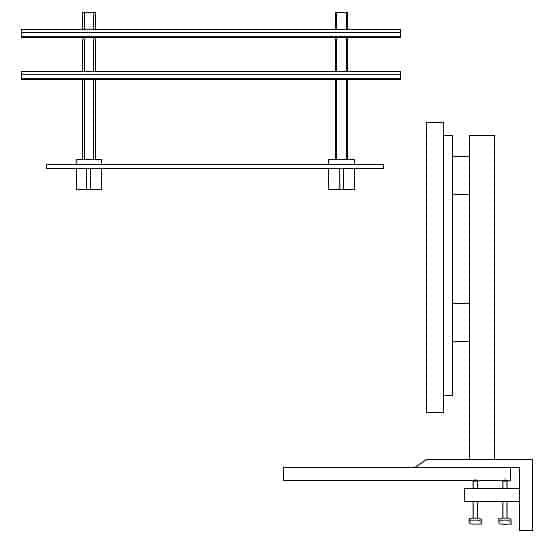

Com C

Kiinnitystelinejärjestelmä usean näytön, näyttökokonaisuuksien eri konfiguraatioille. Käyttökohteet esim valvomot.

Kuvaus:
Klamppikiristimellä varustettu runkopylväs johon kiinnittyy InC-vaakakiskot joihin ripustetaan näyttöjä
Runkopylväs voidaan kiinnittää pöydänreunaan pöytäreunakiristimellä (klamppi)

Runko/ulkopylväs 750mm
Runko/ulkopylväs 1500 mm

Jatkopylväs 750 mm
Jatkopylväs 1500 mm

Pöytäkiinnike (klamppi)

Pylvään/kiskon kiristin, jatkonivel

Kiskopari IN1156 info-kisko 50x30 mm x pit 2000 mm
Kiskopari IN1156 info-kisko 50x30 mm x pit 1000 mm
IN1156 kiskon kappalehinta 2000 mm
IN1156 kiskon kappalehinta 1000 mm

ComC näytön vesakiinnityspari

Kiinteään asennukseen:
Pyöreä pöytäasennuslaatta
Katto/lattia asennuslaatta 1....
Katto/lattia asennuslaatta 300 mm

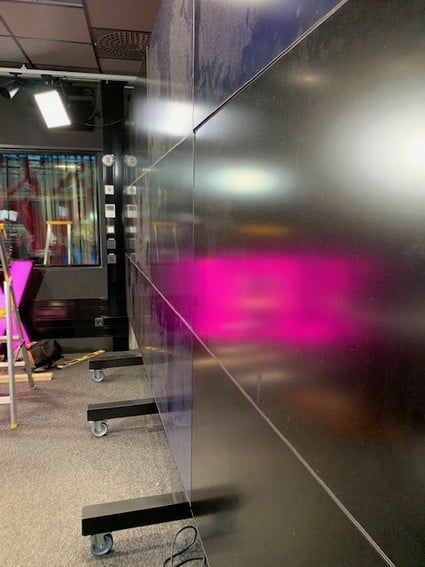

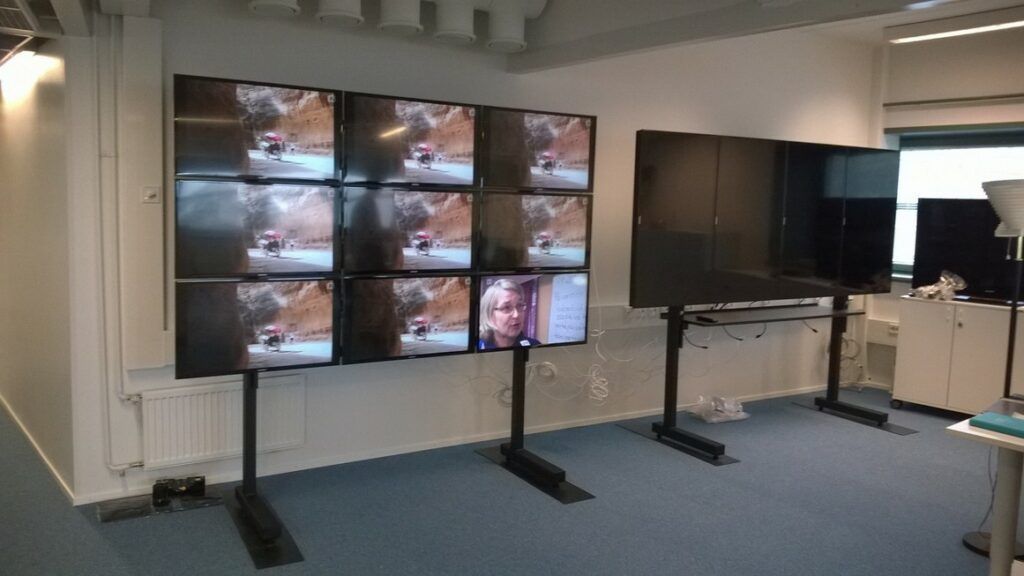

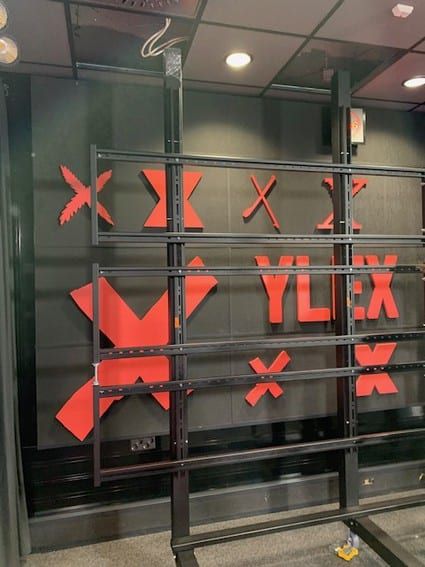

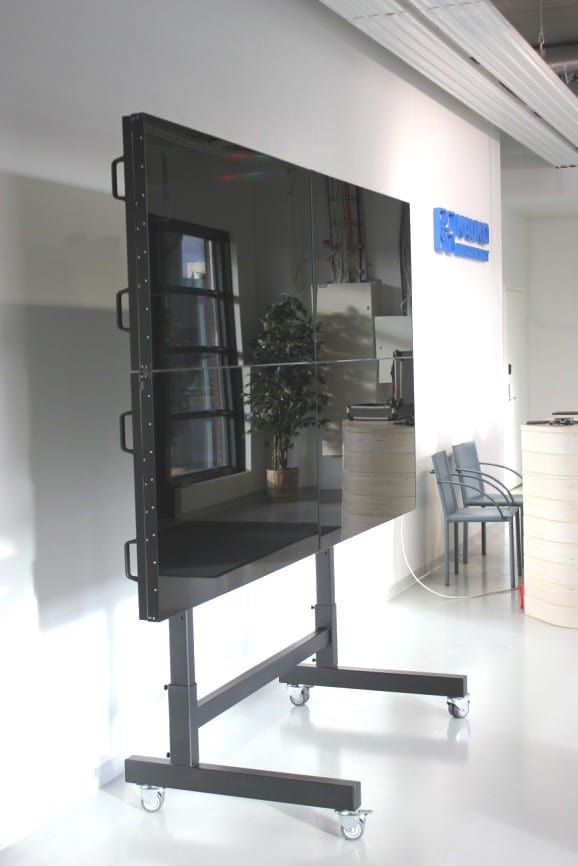

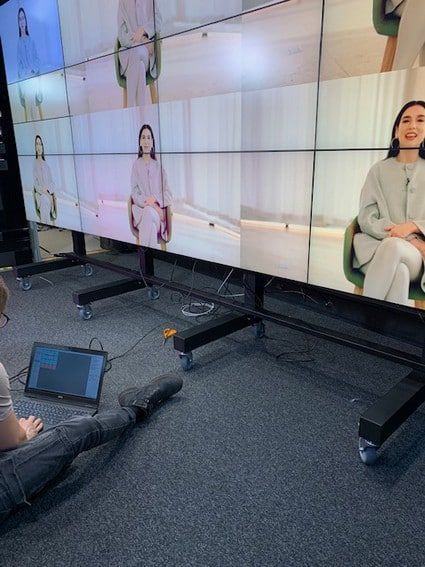

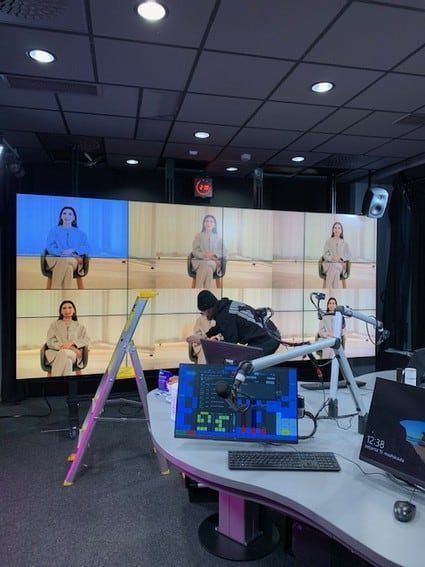

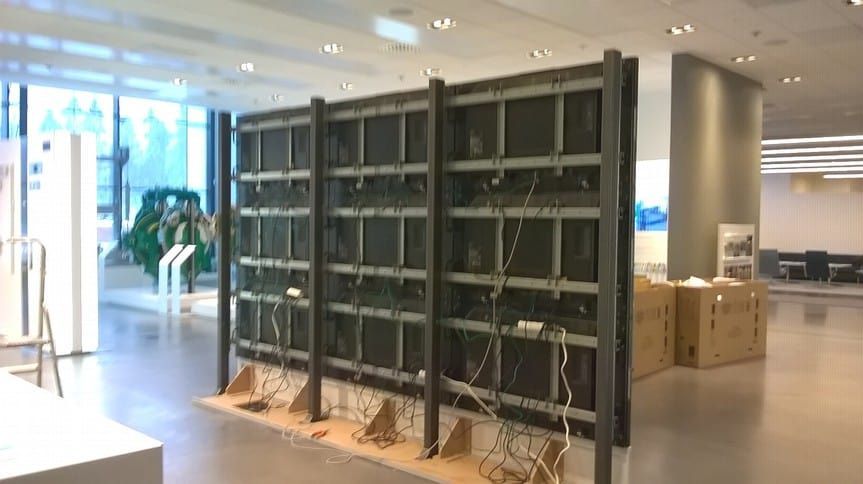

MultiColumn

MultiColumn 2x2, 3x2, 3x3 + eri konfiguraatiot tarjouksen mukaan

MultiColumn telineet ovat liikuteltavia telineitä 46" – 65" näyttöjen yhdistelmille ja konfiguraatioille.

MultiColumn runko on 80x80 mm ja 76x2 mm terästä ja näyttöripustus on IN1044 (kts pdf) kiskokiinnikejärjestelmää.

Kiinnikejärjestelmän pitkä kiinnityspisteväli ja ripustuksen tuenta vaakakiinnikkeisiin minimoi näyttöjen välistä vääntymistä.

Teline on korkeussäädettävä ennen näyttöjen ripustamista.

Telineessä on kaksi kolme tai neljä pystyrunkopylvästä: Periaatteessa 1 / pystynäyttörivi

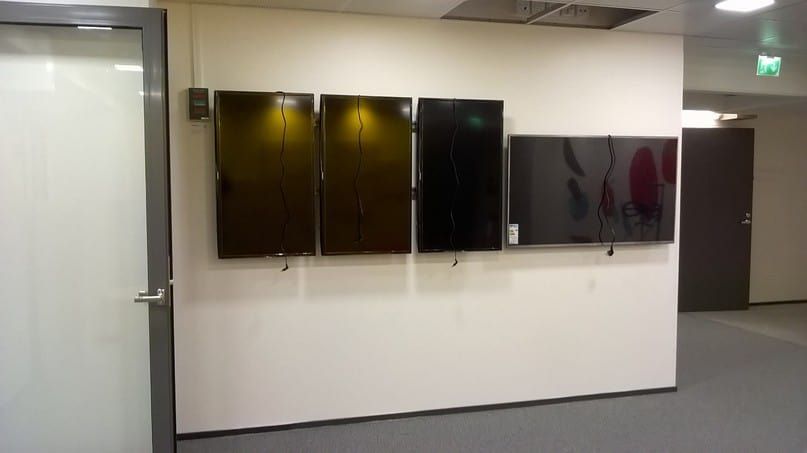

SEINÄASENNUS

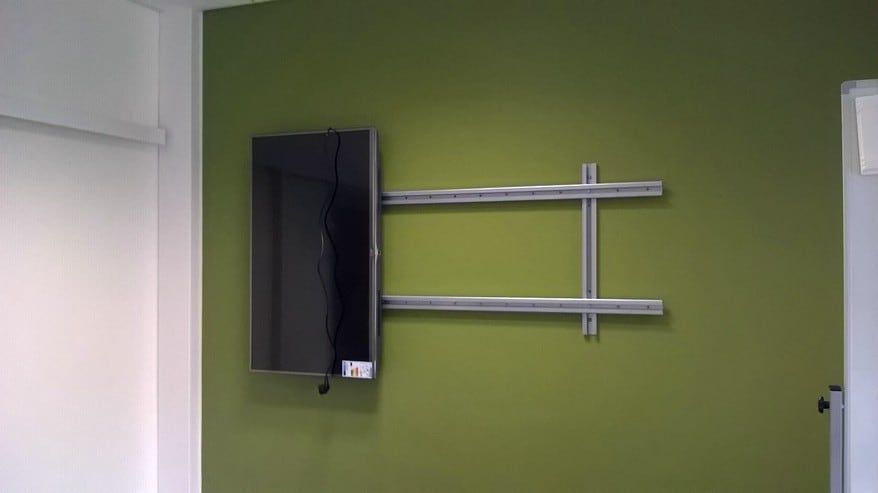

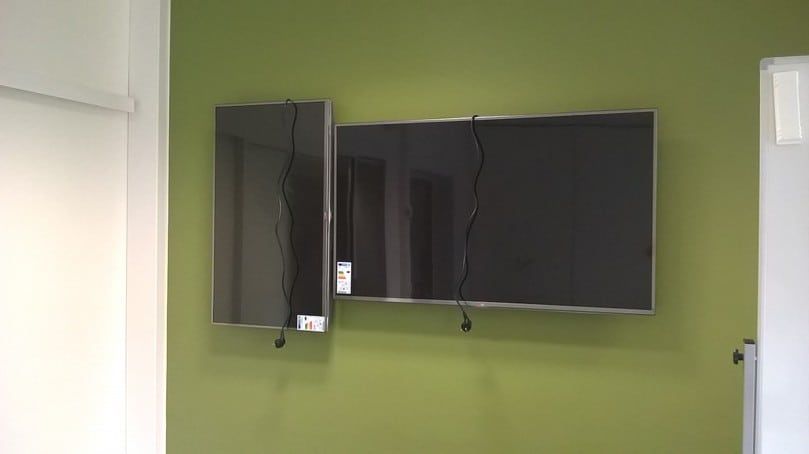

InC-kiskojärjestelmällä asennetaan useitakin näyttöjä seinään helposti eri konfiguraatioihin.

PYÖRÄT JA PYÖRÄVAIHTOEHDOT

vakiopyora

Vakiopyörä

75 mm jarrullinen
Painonkesto 55 kg
Valmistaja: Swede-Wheel, Ruotsi
RoHS (EU)-Approved

100mm jarrullinen pyora

100 mm jarrullinen

Painonkesto 70 kg
Valmistaja: Blickle, Saksa
EN Norms standardin mukainen

paripyora

Paripyörä

75 mm jarrullinen
Painonkesto 100 kg
Täysilukitus: pyörö- ja kääntö lukitus
Valmistaja: Blickle, Saksa
EN Norms standardin mukainen

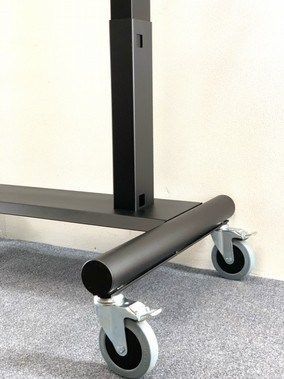

erikoispyorat

Erikoispyörät

100 – 130 mm
Suuremmillekin painoille
Valmistaja: Blickle, Saksa
EN Norms standardin mukainen

Varustamme kaikkia valmistamiamme telineitä ja vaunuja myös erikoistilauksesta ja tarpeen vaatiessa myös muun mallisten EN- tai ISO-standardin mukaisilla pyörillä. Esimerkiksi kotimaisilla Manner kaluste- ja teollisuuspyörillä.

Standardinmukaisuus: ISO 22881-2004 ja/tai ISO 22878-2004
Hinnat: Lisähinta 40,00 - 120,00 € / vaunu / teline pyörän mallista riippuen
